Антистатический коврик
Для пайки и других работ с чувствительными компонентами к статическому электричеству
ESD-коврики и антистатические покрытия
При производстве и ремонте радиоэлектронной аппаратуры статическое электричество остаётся одной из основных причин повреждения чувствительных компонентов. Даже малый электростатический разряд способен вывести из строя микросхемы, измерительные модули, платы и другие элементы электроники.
Антистатические ESD-коврики помогают организовать безопасное рабочее место и снизить риск повреждения оборудования. Они используются на производстве электроники, в сервисных центрах, лабораториях, ремонтных участках и зонах тестирования.
Что такое ESD-коврик
ESD-коврик — это специальное токорассеивающее покрытие, предназначенное для отвода статического заряда с рабочей поверхности через систему заземления. Такие покрытия предотвращают накопление электростатического потенциала и помогают создать ESD-безопасную рабочую зону.
Антистатические коврики применяются:
при сборке и ремонте электроники;
на рабочих местах радиомонтажников;
в сервисных центрах;
в измерительных и испытательных лабораториях;
на производственных линиях;
в зонах упаковки и хранения электронных компонентов.
Конструкция антистатического коврика
Большинство профессиональных ESD-ковриков имеют двухслойную структуру:
верхний слой — токорассеивающий, обеспечивает плавное стекание статического заряда;
нижний слой — токопроводящий, предназначен для подключения к системе заземления.
Верхняя поверхность обычно выполняется матовой и антибликовой, устойчивой к воздействию флюсов, припоя, чистящих составов и кратковременного нагрева.
Виды ESD-ковриков

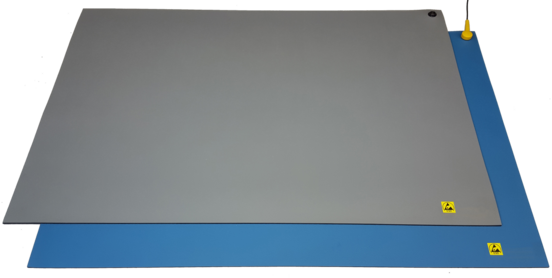

Настольные антистатические коврики
Настольные коврики используются для оснащения рабочих мест сборки, пайки, диагностики и настройки электронных устройств.
Преимущества:
защита чувствительных компонентов от ESD;
устойчивость к термическим нагрузкам;
антибликовая поверхность;
удобство подключения заземления;
возможность изготовления под размер рабочего стола.
Популярные размеры:
400×600 мм;
600×900 мм;
1200×600 мм.
Также возможно изготовление ковриков по индивидуальным размерам.
Напольные ESD-коврики
Напольные антистатические покрытия применяются в производственных помещениях и на участках, где оператор работает стоя или активно перемещается.
Такие коврики:
уменьшают накопление статического заряда на обуви;
создают безопасную ESD-зону;
обладают антискользящими свойствами;
устойчивы к механическим нагрузкам и истиранию.
Основные характеристики антистатических ковриков
Сопротивление
Для эффективной ESD-защиты сопротивление покрытия относительно земли должно находиться в диапазоне: 1-1000МоМ
Такой диапазон обеспечивает безопасное рассеивание заряда без риска повреждения электронных компонентов.
Материал
ESD-коврики производятся из токорассеивающей резины или синтетического каучука, устойчивого к:
износу;
флюсам;
припою;
растворителям;
высоким температурам.
Подключение заземления
Антистатический коврик должен подключаться к узлу заземления через специальный провод и кнопку подключения. Для полноценной ESD-защиты рекомендуется использовать антистатический браслет и общее уравнивание потенциалов рабочего места.
Как выбрать ESD-коврик
При выборе антистатического покрытия учитывайте:
размеры рабочей зоны;
тип поверхности — гладкая или текстурированная;
наличие заземляющего комплекта;
устойчивость к пайке и химическим веществам;
тип применения — настольный или напольный;
цвет покрытия (серый, синий и другие варианты).
Для участков пайки рекомендуется выбирать термостойкие ESD-коврики с повышенной устойчивостью к флюсам и кратковременному нагреву.
Правила эксплуатации
Чтобы антистатический коврик работал корректно, необходимо:
подключить его к системе заземления;
размещать на ровной поверхности;
регулярно очищать от пыли и загрязнений;
избегать агрессивных чистящих средств;
периодически контролировать сопротивление покрытия.
Рекомендуется проводить проверку состояния ESD-покрытия не реже одного раза в квартал.
Частые ошибки при использовании
Наиболее распространённые ошибки:
использование обычных резиновых ковриков вместо ESD;
отсутствие подключения к заземлению;
размещение коврика поверх изолирующих материалов;
отсутствие контроля сопротивления;
неправильная организация рабочей ESD-зоны.
Соответствие стандартам
Антистатические покрытия для рабочих мест изготавливаются с учётом требований стандартов серии IEC 61340 и ГОСТ по электростатической защите электронных компонентов.
Основные применяемые стандарты:
ГОСТ IEC 61340-5-1;
ГОСТ IEC TR 61340-5-2;
ГОСТ IEC 61340-4-5;
ГОСТ IEC 61340-2-1.
Почему выбирают ESDMAT
ESDMAT предлагает решения для организации ESD-защиты рабочих мест на предприятиях, в лабораториях и сервисных центрах.
Преимущества:
профессиональные антистатические покрытия;
типовые и индивидуальные размеры;
ESD-материалы для электроники и пайки;
стабильные характеристики токорассеивания;
решения для оснащения рабочих мест и производственных зон.
FAQ
Какое сопротивление должно быть у антистатического коврика?
Для большинства ESD-рабочих мест применяется диапазон сопротивления относительно земли от 10⁶ до 10⁹ Ом.
Можно ли использовать обычный резиновый коврик?
Нет. Обычная резина не обеспечивает контролируемое рассеивание заряда и может способствовать накоплению статического электричества.
Можно ли резать ESD-коврик под нужный размер?
Да, при условии сохранения токопроводящих свойств и корректного подключения заземления.
Нужен ли антистатический браслет?
Да. Для полноценной ESD-защиты рекомендуется использовать коврик совместно с антистатическим браслетом и общей системой заземления.
Антистатические ESD-коврики являются важным элементом защиты электронных компонентов от воздействия статического электричества. Правильно организованная ESD-зона помогает снизить количество отказов оборудования, повысить надёжность производства и обеспечить безопасность работы с чувствительной электроникой.
